运算放大器应用(二)-积分电路和微分电路

admin7年前 (2018-10-17)电子12080

8.3.1 积分电路

  电容两端电压与电流的关系:

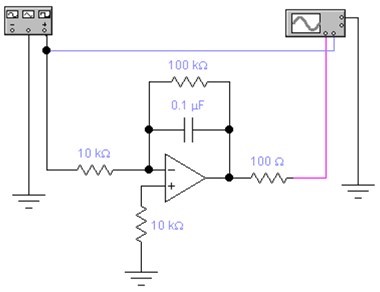

积分实验电路




积分电路的用途

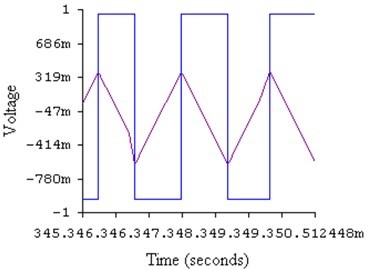

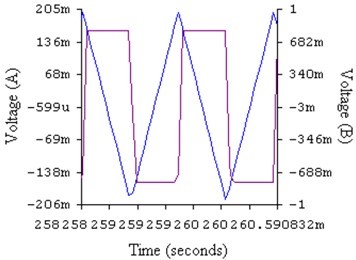

  将方波变为三角波(Vi:方波,频率500Hz,幅度1V

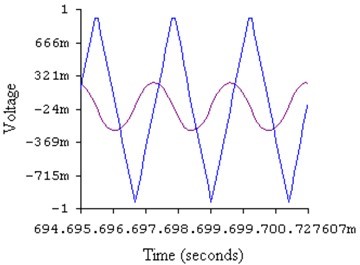

  将三角波变为正弦波(Vi:三角波,频率500Hz,幅度1V

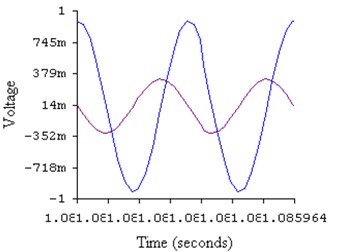

  Vi:正弦波,频率500Hz,幅度1V





  思考:输入信号与输出信号间的相位关系?

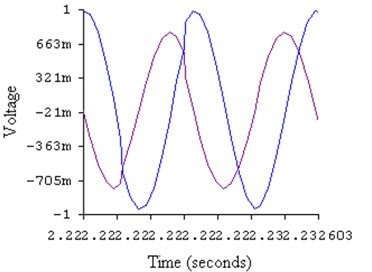

  Vi:正弦波,频率200Hz,幅度1V



  思考: 输入信号频率对输出信号幅度的影响?



积分电路的其它用途:

  去除高频干扰

  将方波变为三角波

  移相

  在模数转换中将电压量变为时间量



§8.3 积分电路和微分电路

8.3.2 微分电路

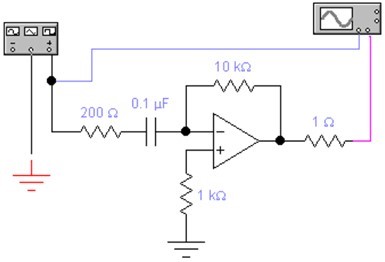

微分实验电路





把三角波变为方波

  Vi:三角波,频率1KHz,幅度0.2V

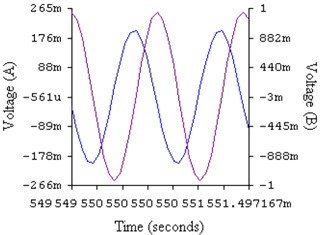

输入正弦波

  (Vi:正弦波,频率1KHz,幅度0.2V



  思考:输入信号与输出信号间的相位关系?

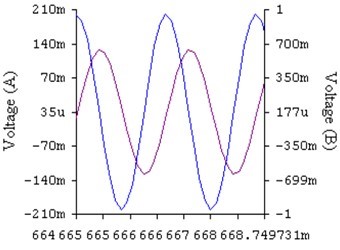

  Vi:正弦波,频率500Hz,幅度1V



  思考:输入信号频率对输出信号幅度的影响?
