干货知识,无线通信频率分配表

admin4年前 (2019-08-02)电子5746

       无线行业中最关键的就是无线的频段资源,为了让我们对无线的频段有一个更清晰的了解,特此从网上整理了无线频率分配表,如下所示:(值得收藏)

1、5G频段分配


2、LTE/LTE-Advanced/LTE-Advanced Pro

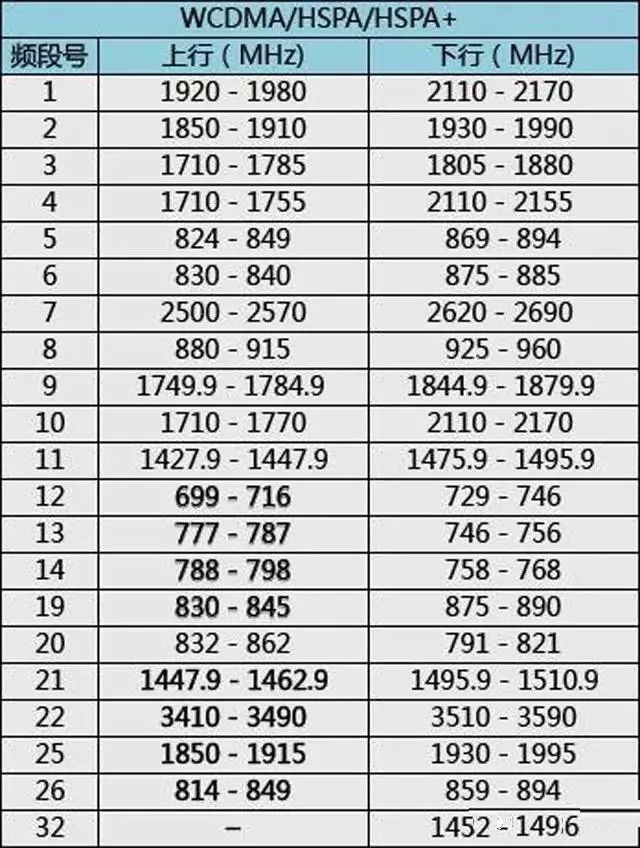

3、 WCDMA/HSPA/HSPA

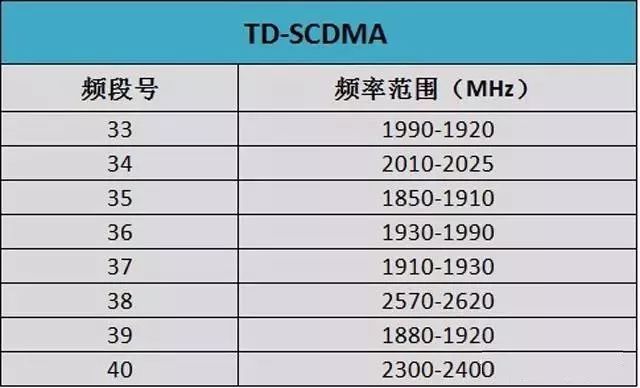

4、TD-SCDMA


5、GSM/GPRS/EDGE/ EDGE Evolution/VAMOS


备注:

  • P-GSM,基准GSM-900频带

  • E-GSM,扩展GSM-900频带(包括基准GSM-900频带)

  • R-GSM,铁路GSM-900频带(包括基准和扩展GSM-900频带)

  • T-GSM,集群无线系统-GSM

  • ER-GSM900,即为Extended Railway GSM 900, 在原铁路通信系统的基础拓宽了其频率范围(TX:873-915,RX:918-960)。

6、CDMA2000 1xEV-DO/CDMA2000 1xRTT/ 1xAdvanced


7、WiMAX/WiMAX Advanced

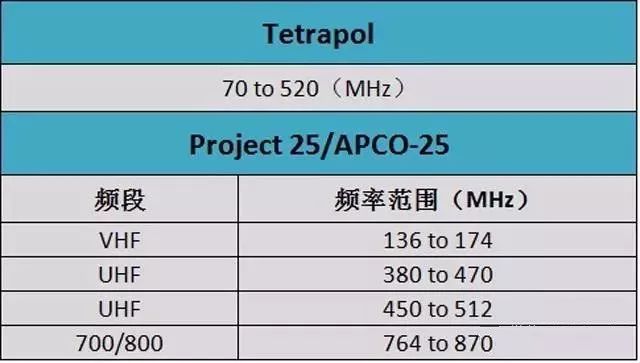

8、公共安全领域




9、低功耗广域物联网(LPWAN)



10、其它无线连接




11、全球卫星导航系统(GNSS)


12 、国内频谱分配情况


三大运营商频率划分



注:

  • 黄色保护带:原移动用1880-1900(20M),电信用1860-1875(15M),由于TD和FDD之间有干扰,需留1875-1880间的5M出来做隔离带。电信把小灵通占用频段(1900-1920)清出来还给移动后,移动就拥有完整的从1880-1920的40M频段,但隔离带由移动侧出1880-1885间的5M。这样,电信就可以用1860-1880做完整的20M载波。移动用1885-1920的35M。

  • 根据今年6月份《工信部同意关于中国电信使用800M和2100M频段开展LTE组网的批复》,中国电信可以在CDMA 1X/DO频段825-835/870-880,1920-1940/2110-2130上重耕LTE FDD。

  • 根据最近《工信部同意关于中国联通调整部分频率用于LTE组网的批复》,中国联通可以在原2G和WCDMA频段909-915/954-960,1735-1750/1830-1845,1940-1965/2130-2155上重耕LTE FDD。
