  在安装无线传输设备时,POE是一个经常能够接触到的设备,普通的POE大多为百兆接口,但是随着无线传输技术的进步,现在的很多802.11AC类的设备大多为千兆接口,这就需要为之供电的POE也要求使用千兆POE,那么具体百兆POE与千兆POE在供电上有什么区别呢,我们今天就给大家科普一下。


标准五类网线有四对双绞线,但是在10MBASE-T和100M BASE-T中只用到其中的两对。

一、百兆在IEEE80 2.3af标准情况下,允许使用两种接法:

1.应用空闲脚供电,4、5连接正极,7、8连接负极

如果是利用空闲线(4、5、7、8)传递48v电源


百兆PoE利用1、2、3、6线序传输数据,4、5、7、8线序进行供电



2. 利用信号线(1、2、3、6)同时传递信号和48v电源

应用数据脚供电时,将DC电源加在传输变压器的重点,在这种方式下线对1、2和线对3、6可以为任意极性。传输数据所用的芯线上同时可以传输直流电,其输电采用与以太网数据信号不同的频率,不影响数据的传输。


二、千兆BASE-T PoE供电系统

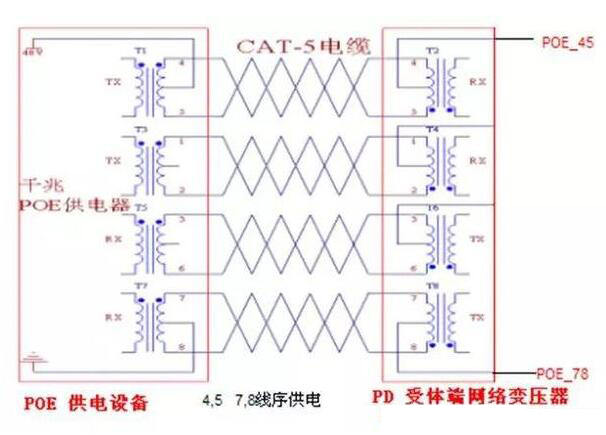

PoE供电系统的4个线序对均传输数据,所以没有空闲对,均采用数据对供电,图6中,1、2、3、6脚通过网络变压器进行电压、信号的分频、分离出来的电压链接到桥式整流进行整流供电,如下图所示:


三、PoE工作流程

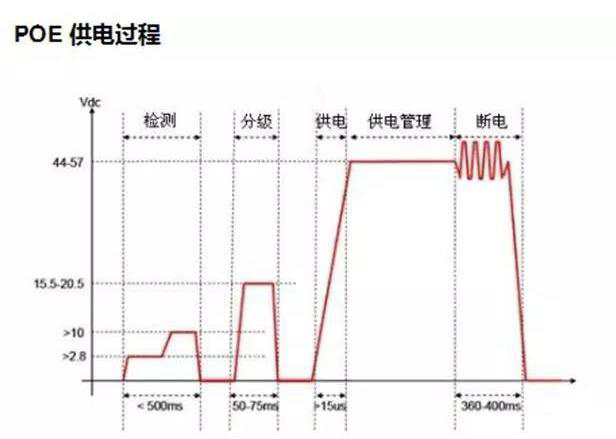

用文字表示,当一个网络布置PSE设备时,PoE供电过程如下所示:

检测:开始时,PSE会输出一个很小的电压,直到检测到线缆终端连接一个标准的受电端设备;

PD端设备:当检测到受电端设备PD之后,PSE可以为PD设备进行分类,并且评估此PD设备所需要的功耗;

开始供电:在一个可配置的时间内,PSE设备开始从低电压向PD设备供电,直到48v直流电源;

供电:为PD设备提供稳定可靠的48v直流电,设备的总耗功率不能超过15.4w;

断电:若PD设备从网络上断开时,PSE就会快速地停止为设备供电,并重复检测终端是否连接PD设别。
