MBR :Master Boot Record ( 主引导记录

DBR :DOS Boot Record ( 引导扇区

FAT :File Allocation Table ( 文件分配表

硬件:本文SD卡为Kingston 4GBFAT32格式,簇大小4KB,每扇区512字节。

第一章 硬盘结构与SD卡结构

    1.1 硬盘结构介绍

    1.2  MBR分析

    1.3 SD结构

    1.4 SD卡存储结构

第二章 FAT32文件系统介绍

    2.1 FAT文件系统简介

    2.2 FAT32文件系统结构

      2.2.1 保留区(深绿色区域)

        2.2.1.1 引导扇区(DBR)

        2.2.1.2 FSInfo信息分区

      2.2.2 文件分区FAT表(黄色区域)

        2.2.2.1 文件系统概述

        2.2.2.2 FAT表分析说明

        2.2.2.3 FAT表示例

     2.2.3 数据区(灰色区域)

        2.2.3.1 根目录

        2.2.3.2 根目录的短文件目录项定义

        2.2.3.3 FAT表示例

        2.2.3.3 长文件目录定义



第一章 硬盘结构与SD卡结构

1.1 硬盘结构介绍

    如果你熟悉硬盘结构跳过本节。下图是硬盘的结构,如果你只是为了学习SDFAT32文件系统的话,这里你只需要注意硬盘排序结构:主引导记录(MBR)—引导扇区—数据—引导扇区—数据。



图1

1.2 MBR分析

    MBRMain Boot Record 主引导记录区)放置在硬盘物理地址0的地方。总共512字节的主引导扇区中,MBR只占用了其中的446个字节,另外64个字节交给了 DPTDisk Partition Table硬盘分区表),最后两个字节“55AA”是分区的结束标志。DPT4个分区表组成,每个16字节。下图中以以硬盘的MBR图,粉红色为硬盘分区表。


图2

    对于我们来说,更关注硬盘分区表表中红色区域:下图为硬盘分区表详细说明 。如果要对SD卡、U盘等分多个区,DPT的内容就表示各个区的偏移地址和大小。

起始地址

字节数

描述

0x1BE

1

可引导标志,0x00不可引导,0x80可引导

0x1BF~0x1C1

3

分区起始CHS地址(CHS=磁头、柱面、扇区),起始地址

0x1C2

1

分区类型

0x1C3~0x1C5

3

分区结束CHS地址

0x1C6

4

从磁盘开始到该分区开始的偏移量(分区起始LBA地址Little-endian顺序)

0x1CA

4

总扇区数(Little-endian顺序)

图3

1.3 SD结构

SD卡没有分区,默认就是一个分区。首先用WinHex文件打开SD所在的盘符,显示如下图:

① 非分区空间(红线所示): 起始扇区0,我认为这个分区就是硬盘上的MBR所在区域,

打开后如下图所示,也可以称为SD卡的MBR区域。

图5

根据表1知道:

红线区域(00002000为下个分区的扇区地址,即第8192扇区,见图3分区1的起始扇区。

蓝线区域(00760C00SD卡总的扇区个数,我们可以计算一下:

     0x760C00 *512(每扇区字节)3960995840 (字节),与实际大小基本一样。

② 分区1(蓝线所示):起始扇区8192.

③ 剩余扇区    : 才疏学浅,我不知道干嘛的,呵呵

1.4 SD卡存储结构

    由此可知SD卡文件系统并不是处在整个SD卡最开始的地方,它处在MBR所处的保留区之后,于是我们可以对使用FAT32文件系统的SD卡整体布局给出如下图示

图6


第二章 文件系统介绍

2.1 文件系统简介

    FATFile Allocation Table,文件分配表)文件系统是windows操作系统所使用的一种文件系统,它的发展过程经历了FAT12FAT16FAT32三个阶段。FAT文件系统用“簇”作为数据单元。一个“簇”由一组连续的扇区组成,簇所含的扇区数必须是2的整数次幂。簇的最大值为64个扇区,即32KB。所有簇从2开始进行编号,每个簇都有一个自己的地址编号。用户文件和目录都存储在簇中。 本文每簇4KB大小。

FAT文件系统的数据结构中有两个重要的结构:文件分配表和目录项。

文件分配表:

    文件和文件夹内容储存在簇中,如果一个文件或文件夹需要多余一个簇的空间,则用FAT表来描述,如何找到另外的簇。FAT结构用于指出文件的下一个簇,同时也说明了簇的分配状态。FAT12FAT16FAT32这三种文件系统之间的主要区别在与FAT项的大小不同。

目录项:

    FAT文件系统的每一个文件和文件夹都被分配到一个目录项,目录项中记录着文件名、大小、文件内容起始地址以及其他一些元数据。

    在FAT文件系统中,文件系统的数据记录在“引导扇区中(DBR)”中。引导扇区位于整个文件系统的0号扇区,是文件系统隐藏区域(也称为保留区)的一部分,我们称其为DBRDOS Boot Recorder——DOS引导记录)扇区,DBR中记录着文件系统的起始位置、大小、FAT表个数及大小等相关信息。在FAT文件系统中,同时使用“扇区地址”和“簇地址”两种地址管理方式。这是因为只有存储用户

    数据的数据区使用簇进行管理(FAT12FAT16的根目录除外),所有簇都位于数据区。其他文件系统管理数据区域是不以簇进行管理的,这部分区域使用扇区地址进行管理。文件系统的起始扇区为0号扇区。

2.2 FAT32文件系统结构

FAT文件系统整体分布如上图 存储器文件结构图 所示,有:

【1深绿色】保留区含有一个重要的数据结构——系统引导扇区(DBR)。FAT12FAT16的保留区通常只有一个扇区,而FAT32的保留扇区要多一些,除0号扇区外,还有其他一些扇区,其中包括了DBR的备份扇区。

2黄色】  FAT区由来年各个大小相等的FAT表组成——FAT1FAT2FAT2紧跟在FAT1之后。

3灰色】  FAT12FAT16的根目录虽然也属于数据区,但是他们并不由簇进行管理。也就是说FAT12FAT16的根目录是没有簇号的,他们的2号簇从根目录之后开始。FAT32的根目录通常位于2号簇。

2.2.1 保留区(深绿色区域)

    FAT32文件系统的开始部分有一个由若干个扇区组成的保留区,保留区的大小会记录在DBR扇区中,比较常见的为323438个扇区。如上图:由DBR中)0x0e0x0f两个地址的数值决定,记得是小端模式,N的值。

2.2.1.1 引导扇区(DBR)

【大小】:512字节;

对读写FAT文件系统来说常用的就图中红色划线部分,48个字节。其他的均为一些标注信息。想了解具体的定义请看附录表。

图7

10x00~0x023字节,跳转指令。

20x03~0x0A8字节,文件系统标志和版本号,这里为MSDOC5.0。

30x0B~0x0C2字节,每扇区字节数,5120X02 00)。

40x0D~0x0D1字节,每簇扇区数,80x08)。

50x0E~0x0F2字节,保留扇区数,380x00 26,符合FAT1起始地址为38扇区。

60x10~0x101字节,FAT表个数,2。

70x11~0x122字节,FAT32必须等于0FAT12/FAT16根目录中目录的个数;

80x13~0x142字节,FAT32必须等于0FAT12/FAT16扇区总数。

90x15~0x151字节,哪种存储介质,0xF8标准值,可移动存储介质,常用的 0xF0。

100x16~0x17:2字节,FAT32必须为0FAT12/FAT16一个FAT 表所占的扇区数

110x18~0x192字节,每磁道扇区数,只对于有“特殊形状”(由磁头和柱面每 分割为若干磁道)的存储介质有效,630x00 3F)。

120x1A~0x1B2字节,磁头数,只对特殊的介质才有效,2550x00 FF)。

130x1C~0x1F4字节,EBR分区之前所隐藏的扇区数,81920x00 00 20 00,与MBR中地址0x1C6开始的4个字节数值相等

140x20~0x234字节,文件系统总扇区数,7736320(0x 00 76 0C 00),7736320 *  512 = 3960995840   3.67GB

150x24~0x274字节,每个FAT占用扇区数,7541(0x 00 00 1D 75)。

160x28~0x292字节,标记,此域FAT32 特有。

170x2A~0x2B2字节FAT32版本号0.0,FAT32特有。

180x2C~0x2F4字节,根目录所在第一个簇的簇号,2。(虽然在FAT32文件系统 下,根目录可以存放在数据区的任何位置,但是通常情况下还是起始于2号簇)

190x30~0x312字节,FSINFO(文件系统信息扇区)扇区号1,该扇区为操作 系统提供关于空簇总数及下一可用簇的信息。

200x32~0x332字节,备份引导扇区的位置。备份引导扇区总是位于文件系统 的6号扇区。

210x34~0x3F12字节,用于以后FAT 扩展使用。

220x40~0x401字节,与FAT12/16 的定义相同,只不过两者位于启动扇区不

同的位置而已。

【230x41~0x411字节,与FAT12/16 的定义相同,只不过两者位于启动扇区不

同的位置而已 。

240x42~0x421字节,扩展引导标志,0x29。与FAT12/16 的定义相同,只不过 两者位于启动扇区不同的位置而已

250x43~0x464字节,卷序列号。通常为一个随机值。

260x47~0x5111字节,卷标(ASCII码),如果建立文件系统的时候指定了卷 标,会保存在此。

270x52~0x598字节,文件系统格式的ASCII码,FAT32。

★【280x5A~0x1FD90~509共410字节,未使用。该部分没有明确的用途。

290x1FE~0x1FF:签名标志“55 AA”。

说明:引导代码

    FAT文件系统将引导代码与文件形同数据结构融合在一起,FAT32文件系统引导扇区的512字节中,90~509字节为引导代码,而FAT12/16则是62~509字节为引导代码。同时,FAT32还可以利用引导扇区后的扇区空间存放附加的引导代码。一个FAT卷即使不是可引导文件文件系统,也会存在引导代码。

2.2.1.2 FSInfo信息分区

    FAT32在保留区中增加了一个FSINFO扇区,用以记录文件系统中空闲簇的数量以及下一可用簇的簇号等信息,以供操作系统作为参考。FSINFO信息扇区一般位于文件系统的1号扇区,结构非常简单。FSINFO信息扇区结构

图8

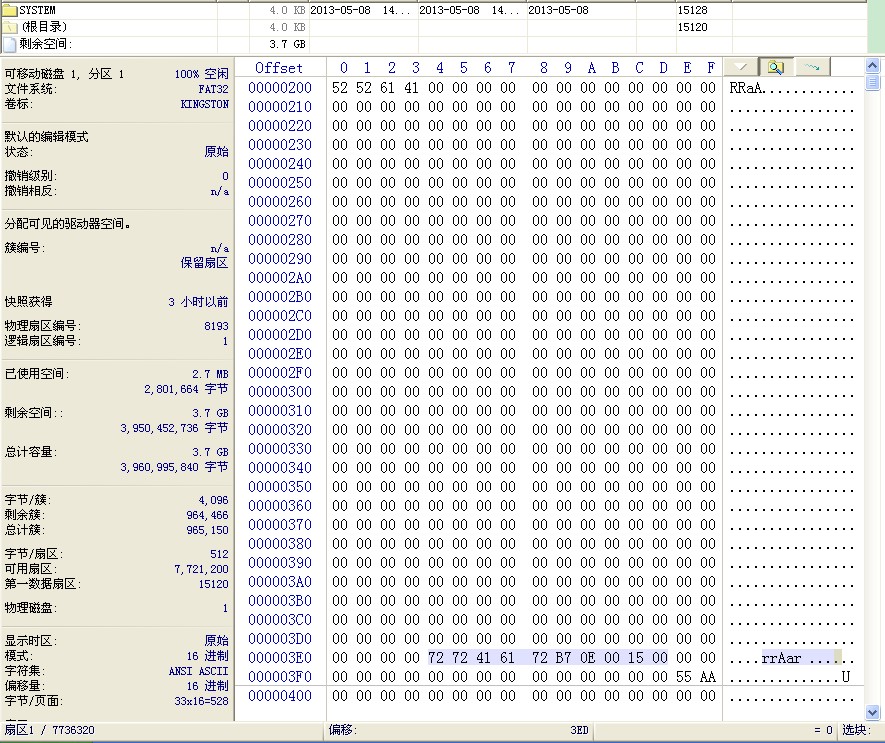

10x00~0x03: 4个字节,扩展引导标志“0x52526141”。

20x04~0x1E3480个字节,未使用,全部置0。

30x1E4~0x1E7: 4个字节,FSINFO签名“0x72724161”。

40x1E8~0x1EB: 4个字节,文件系统的空簇数,964466(0x00 0E B7 72)。

50x1EC~0x1EF: 4个字节,下一可用簇号(0x 00 00 00 15)。

60x1F0~0x1FD: 14个字节,未使用。

70x1FE~0x1FF: 2个字节,“55 AA”标志。

温馨提示:通常情况下,文件系统的2号扇区结尾也会被设置“55 AA”标志。6号扇区也会有一个引导扇区的备份,相应的,7号扇区应该是一个备份FSINFO信息扇区8号扇区可以看做是2号扇区的备份

2.2.2 文件分区 FAT表(黄色区域)

    紧跟在保留分区后面的是FAT区,其由两个完全相同的FATFile Allocation Table, 文件分配表)表单组成,FAT文件系统的名字也是因此而来。FAT 表(File Alloacation Table)是一组与数据簇号对应的列表。FAT2紧跟在FAT1之后,它的位置可以通过FAT1的位置加上FAT的大小扇区数计算出来。

2.2.2.1 文件系统概述

    文件系统分配磁盘空间按簇来分配。因此,文件占有磁盘空间时,基本单位不是字节而是簇,即使某个文件只有一个字节,操作系统也会给它分配一个最小单元:即一个簇。对于大文件,需要分配多个簇。同一个文件的数据并不一定完整地存放在磁盘中一个连续地区域内,而往往会分若干段,像链子一样存放。这种存储方式称为文件的链式存储。为了实现文件的链式存储,文件系统必须准确地记录哪些簇已经被文件占用,还必须为每个已经占用的簇指明存储后继的下一个簇的簇号,对于文件的最后一簇,则要指明本簇无后继簇。这些都是由FAT表来保存的,FAT 表对应表项中记录着它所代表的簇的有关信息:诸如是空,是不是坏簇,是否是已经是某个文件的尾簇等。

v 对于文件系统来说,FAT表有两个重要作用:描述簇的分配状态以及标明文件或目录的下一簇的簇号。

v 通常情况下,一个FAT把文件系统会有两个FAT表,但有时也允许只有一个FAT表,FAT表的具体个数记录在引导扇区的偏移0x10字节处。

v 由于FAT区紧跟在文件系统保留区后,所以FAT1在文件系统中的位置可以通过引导记录中偏移0x0E~0x0F字节处的“保留扇区数”得到,如存储器结构体图中M值。

2.2.2.2 FAT表分析说明

    FAT32中每个簇的簇地址是有32bit4个字节),FAT表中的所有字节位置以4字节为单位进行划分,并对所有划分后的位置由0进行地址编号。0号地址与1号地址被系统保留并存储特殊标志内容。从2号地址开始,每个地址对应于数据区的簇号,FAT表中的地址编号与数据区中的簇号相同。我们称FAT表中的这些地址为FAT表项,FAT表项中记录的值称为FAT表项值。

    当文件系统被创建,也就是进行格式化操作时,分配给FAT区域的空间将会被清空,在FAT1FAT20号表项与1号表项写入特定值。由于创建文件系统的同时也会创建根目录,也就是为根目录分配了一个簇空间,通常为2号簇,与之对应的2FAT表项记录为2号簇,被写入一个结束标记。

几点说明:

Ø 由于簇号起始于2号,所以FAT表项的0号表项与1号表项不与任何簇对应。FAT320号表项值总是“F8FFFF0F”。

Ø 1号表项可能被用于记录脏标志,以说明文件系统没有被正常卸载或者磁盘表面存在错误。不过这个值并不重要。正常情况下1号表项的值为“FFFFFFFF”或“FFFFFF0F”。

Ø 如果某个簇未被分配使用,它对应的FAT表项内容为0;

Ø 当某个簇已被分配使用,则它对应的FAT表项内的FAT表项值也就是该文件的下一个存储位置的簇号。如果该文件结束于该簇,则在它的FAT表项中记录的是一个文件结束标记,对于FAT32而言,代表文件结束的FAT表项值为0x0FFFFFFF

Ø 如果某个簇存在坏扇区,则整个簇会用0xFFFFFF7标记为坏簇,这个坏簇标记就记录在它所对应的FAT表项中。

Ø 在文件系统中新建文件时,如果新建的文件只占用一个簇,为其分配的簇对应的FAT表项将会写入结束标记。如果新建的文件不只占用一个簇,则在其所占用的每个簇对应的FAT表项中写入为其分配的下一簇的簇号,在最后一个簇对应的FAT表象中写入结束标记。

Ø 新建目录时,只为其分配一个簇的空间,对应的FAT表项中写入结束标记。当目录增大超出一个簇的大小时,将会在空闲空间中继续为其分配一个簇,并在FAT表中为其建立FAT表链以描述它所占用的簇情况。

2.2.2.3 FAT表示例

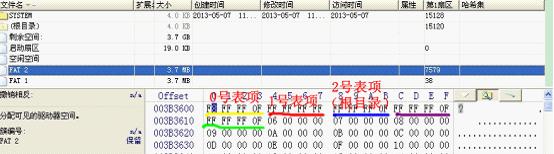

0号表项】:0x0FFFFFF8;FAT表起始固定标识

1号表项】:0xFFFFFFFF;不是用,默认值

2号表项】:0x0FFFFFFF;根目录所在簇,

    紫色的为3号表项,绿色的为4号表项,以此类推。注意:01号表项均不与实际的物理地址对应,2号表项开始才与物理地址对应。2号表项物理地址为FAT2表后紧跟着的那个簇!3号在2号表项紧跟着的一个簇。

    计算:FAT所占扇区数 75410x1D75);FAT2起始扇区为38+7541=7579;根目录起始扇区在7579 + 7541 = 15120。记得本文8个扇区为一个簇,即4K0x1000),簇是系统分配内存的最小单元。

如图表中的起始地址对比,发现根目录起始地址刚好在15120,所以FAT表中01号表项没有对应物理地址!

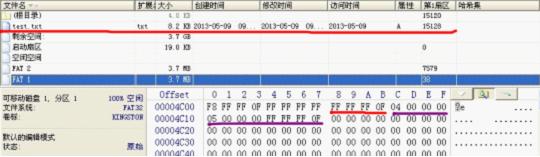

我将SD格式化,新建了一个test.txt的文本文件,大小为8.2kB。如下图:

图10

我们来分析上图:

    在图中可以看出,test.txt文件起始簇为15128,这个地址是我们根目录(2号簇)后的一个簇,所以test.txt文件起始簇是3号簇,也就是3号表项(FAT表中表项值与簇号对应)。

【1】:2号表项为根目录,即2号簇。

2】:3号表项为-0x00 00 00 04test文件的下一簇号在4号表项,查看4号表项。

3】:4号表项为-0x00 00 00 05test文件下一簇号在5号表项,查看5号表项。

4】:5号表项为-0x0F FF FF FF,结束符号。说明文件在5号簇时就存储完毕。

2.2.3 数据区(灰色区域)

    数据区时真正用于存放用户数据的区域。数据区紧跟在FAT2之后,被划分成一个个的簇。所有的簇从2开始进行编号,也就是说,2号簇的起始位置就是数据区的起始位置。

2.2.3.1 根目录

FAT表示例中,根目录截图:

图11

    虽然原则上FAT32允许根目录位于数据区的任何位置,但通常情况下它都位于数据区起始扇区,2号簇,可以在DBR偏移地址0x2C~0x2F查看。在FAT文件系统中,先要寻找数据区的第一簇(即2号簇)的位置,它不是位于文件系统开始处,而是位于数据区。从前面的学习知道,在数据区前面是保留区域和FAT区域,在前面还有MBR区域,区域都不使用FAT表进行管理。因此,数据区以前的区域只能使用扇区地址,而无法使用簇地址。

    其实在2.2.2.3节,FAT表示例中我们就已经计算过其实地址(15128),注意这个地址不是物理地址哦,只是在FAT文件区域中一个相对地址!因为在之前还有MBR保留区域!

【保留区域大小(绿色部分)】:DBR偏移地址0x0E~0x0F380x26),

FAT表个数】:DBR偏移地址0x10开始2字节2个,

每个FAT区数】:DBR偏移地址0x24~0x2775410x 00 00 1D 75

说明:以上值均参见2.2.1.1

【计算公式】:

     数据区起始扇区号 = 保留扇区数 + 每个FAT表大小扇区数 × FAT表个数

示例】: 数据区起始扇区号 = 38 + 7541*2 = 15120

为了避免根目录被更改,也可以用下面的计算公式计算出根目录扇区:

    根目录起始扇区=保留扇区数+FAT×2+(根目录起始簇-2)x每簇的扇区数

说明:1、如果要得到物理地址,需要加上MBR保留区域大小。

2.2.3.2 根目录的短文件目录项定义

    目录所在的扇区,都是以32 Bytes划分为一个单位,每个单位称为一个目录项(Directory

Entry ),即每个目录项的长度都是32 Bytes 根目录由若干个目录项组成,一个目录项占用32个字节,可以是长文件名目录项、文件目录项、子目录项等。32字节的具体定义如下图:

图12

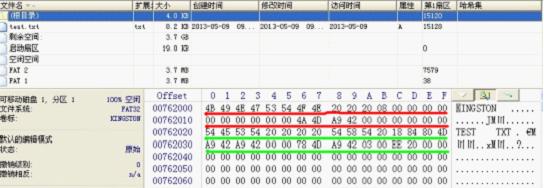

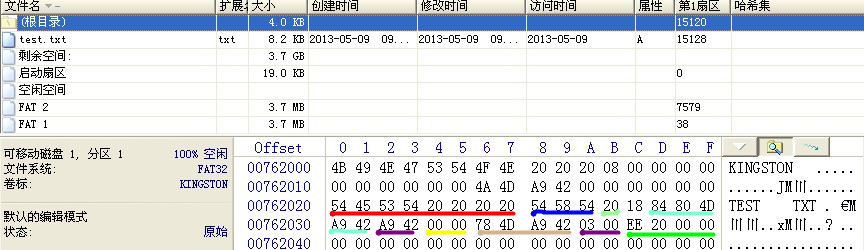

示例:

图13

特别关注的参数说明:

【1】:文件或者文件夹存储的起始簇号,上图中紫色区域,偏移地址:0x14-0x15(高16为)和0x1A-0x1B(低16位)0x 00 00 00 03 ,表示这个文件存储在3号簇的位置,在FAT表中为3号表项。

【2】:文件大小:偏移地址0x1C-0x1F0x 00 00 20 EE(8430字节);

【3】文件属性:偏移地址0x0B-0x0B,0x20 ,归档。

其他说明:

【0】子目录存储在数据区

【1】文件名的第一个字节,为0xE5,表示该项已被删除。

【2】名字为0x2E(.),表示当前目录。

图14

【3】名字为0x2E 0x2E(. .),表示上一级目录。

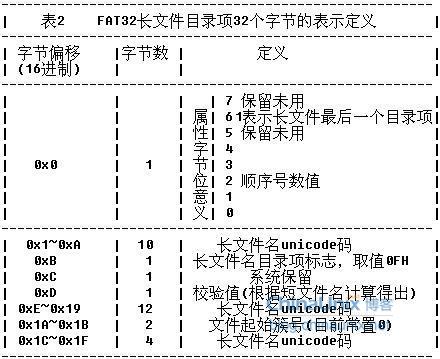

2.2.3.3 长文件目录定义

图15
