网络机柜标准EIA-310

admin4个月前 (01-16)电子855

滑轨

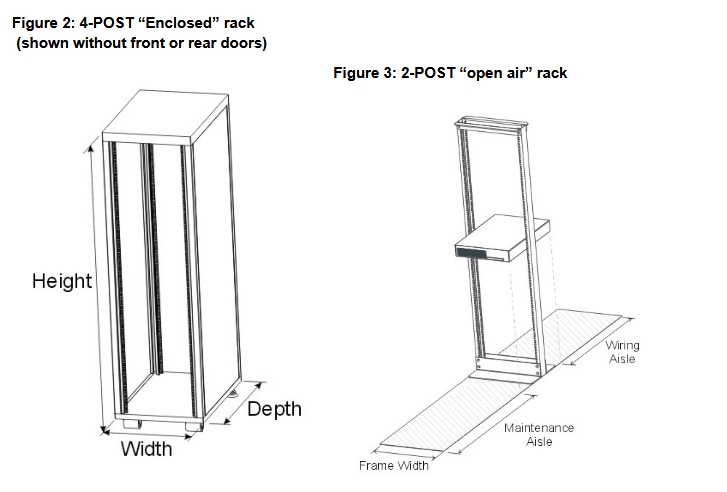

机架式机柜的类型


安装法兰尺寸

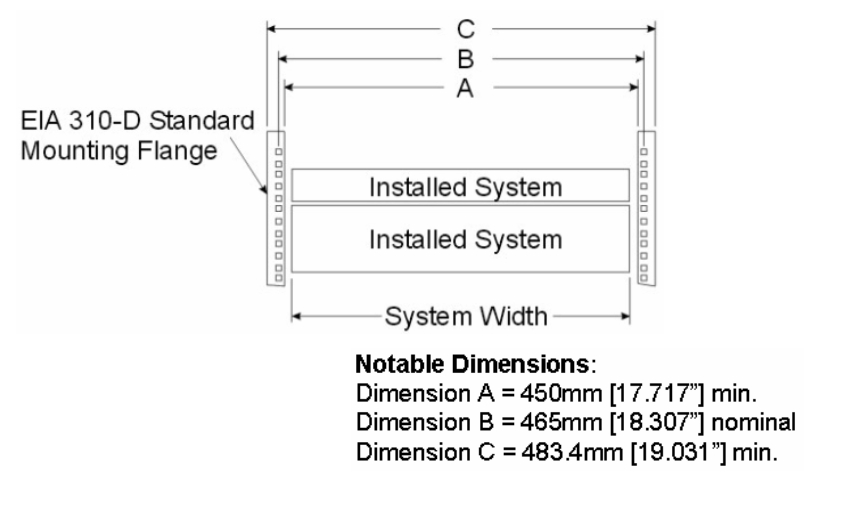

EIA-310-D 规范解决了系统间距、安装和挡板间隙的形式、配合和功能

安装法兰孔

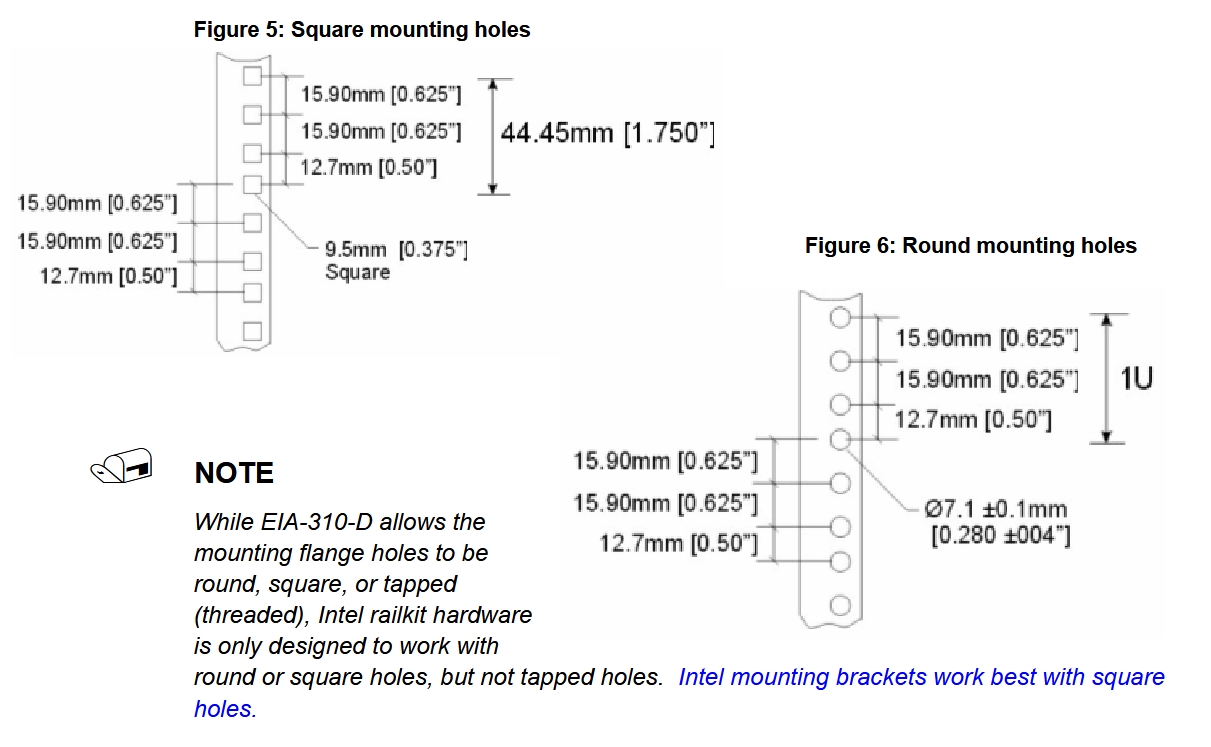

EIA-310-D 标准还规定了安装孔在安装中的位置法兰。

安装法兰间隙

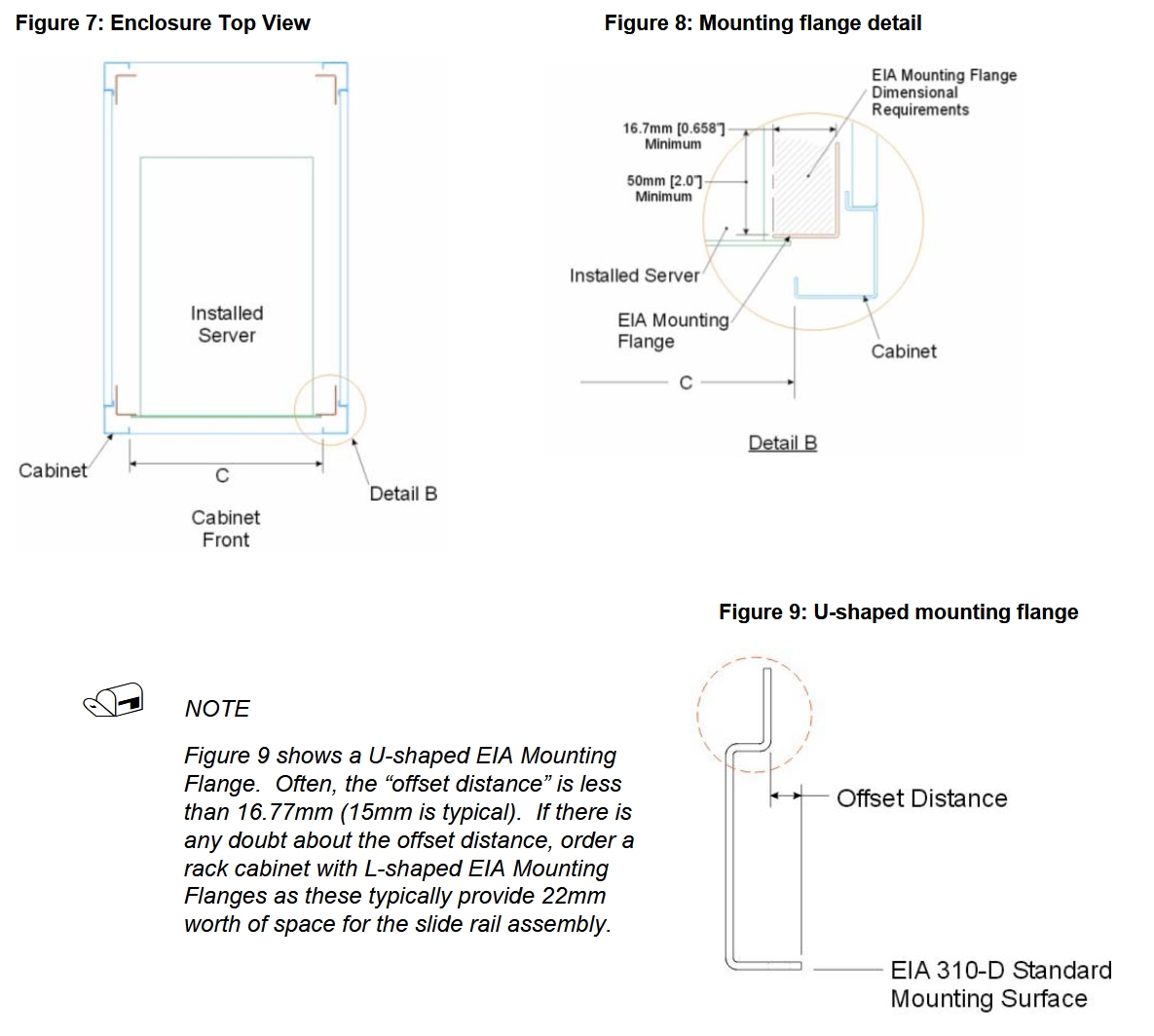

EIA-310-D 标准不涉及“机架角度间隙”问题。图 7显示了 4 柱式服务器机架式机箱的俯视图。细节 B 显示了 L- 的俯视图异形 EIA 安装法兰(这是机架中具有圆孔或方孔的部分正面)。在此图纸中需要注意的是两个边缘之间的最小间隙为 16.77 毫米安装法兰。该区域对于正确安装 Intel 滑轨绝对至关重要。许多 IHV机架随附一个 U 形 EIA 安装法兰

机架深度

选择具有适当深度的服务器机架式机箱至关重要。考虑长度很重要以及后部的额外空间,用于电缆管理和间隙前部用于机箱挡板和把手/拉手。Intel 机箱设计用于安装在 900 毫米的机架中– 1000 毫米深。虽然某些机箱可以安装在 800 毫米机柜中,但它们可能会从机柜背面伸出,并且阻止外壳门正确关闭。



抽架拉手间隙

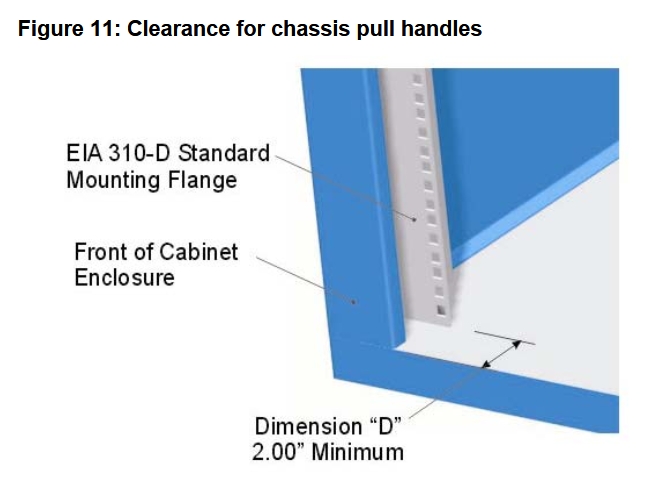

英特尔®服务器机箱要求 EIA 安装件正面之间至少有 51 毫米(2 英寸)法兰和前封闭体门的内侧。此间隙为机箱拉动留出了空间把手和挡板以及通过机柜的空气流通。



滑轨运动距离范围

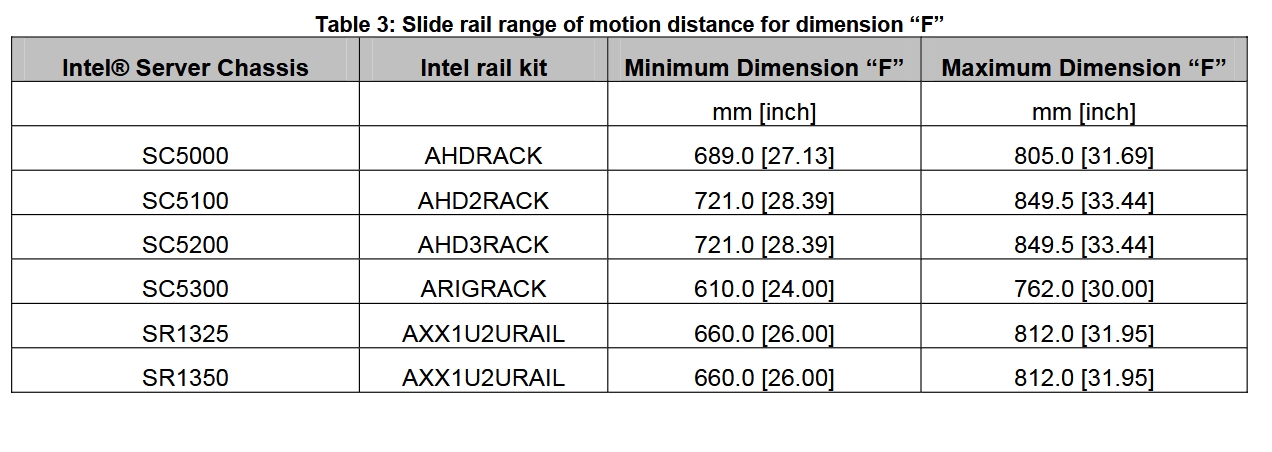

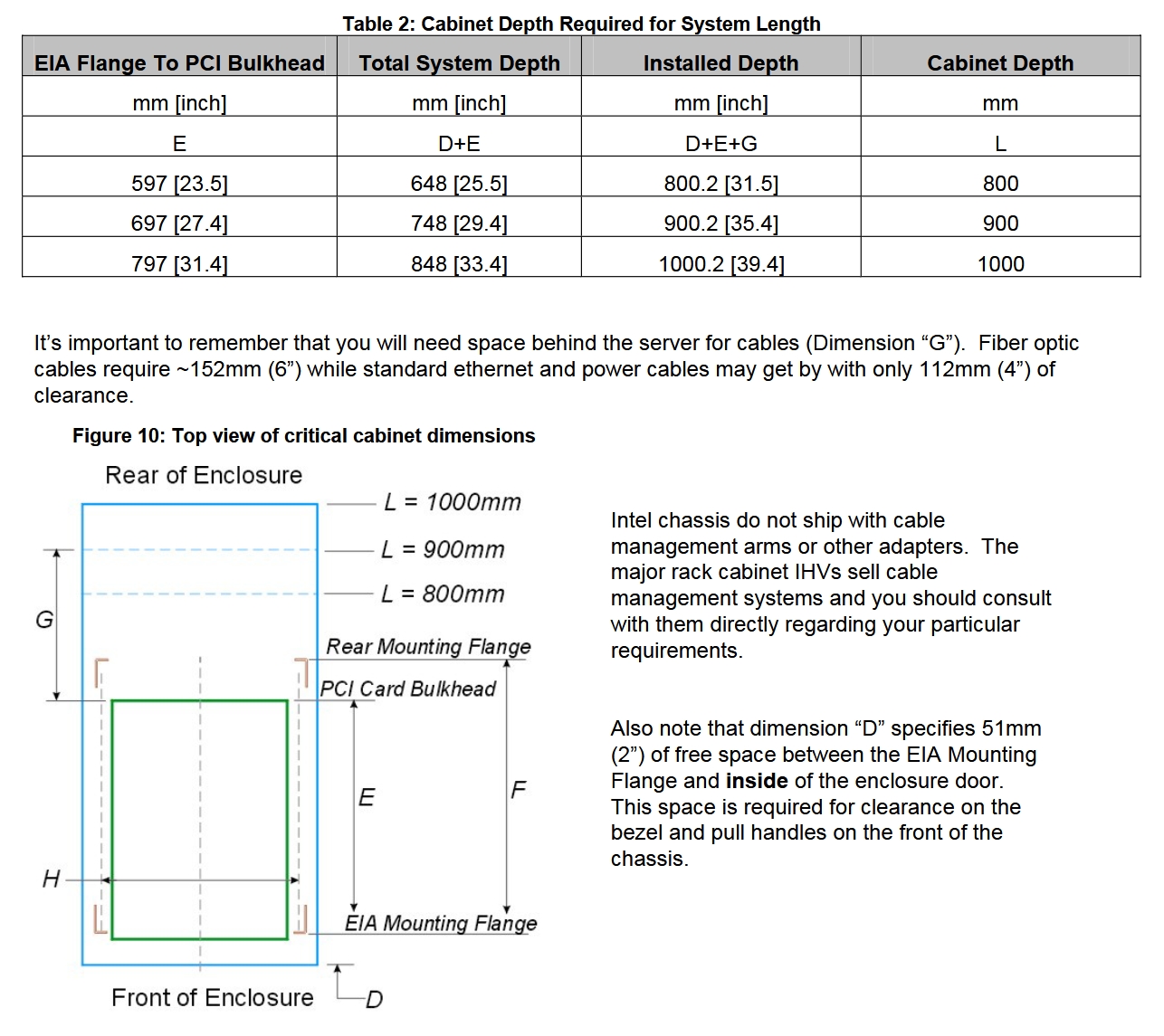

前后 EIA 安装法兰之间的距离如图 10 所示,尺寸“F”。在大多数服务器机架式机柜,前部安装凸缘固定在一个位置,而后部安装法兰法兰可以重新定位。安装法兰之间的距离根据范围而变化伸缩导轨组件支撑的运动距离。表 3 详细说明了各种 Intel 的运动距离范围滑轨组件。在尝试将 Intel 服务器机箱安装到服务器机架中时,尺寸“F”通常是一个限制因素深度小于 900 毫米的机柜。
