运算放大器应用（三）-对数和指数运算电路分析

admin7年前 (2018-10-24)电子10988

 基本对数电路缺点：

  运算精度受温度影响大；

  小信号时exp(VD/VT)与1差不多大，所以误差很大；

  二极管在电流较大时伏安特性与PN结伏安特性差别较大，所以运算只在较小的电流范围内误差较小。

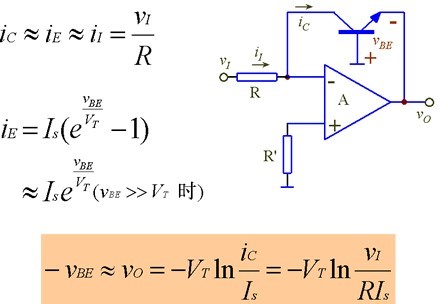

改进电路1：用三极管代替二极管

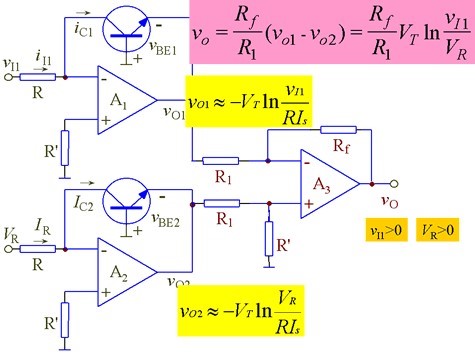

  电路在理想情况下可完全消除温度的影响

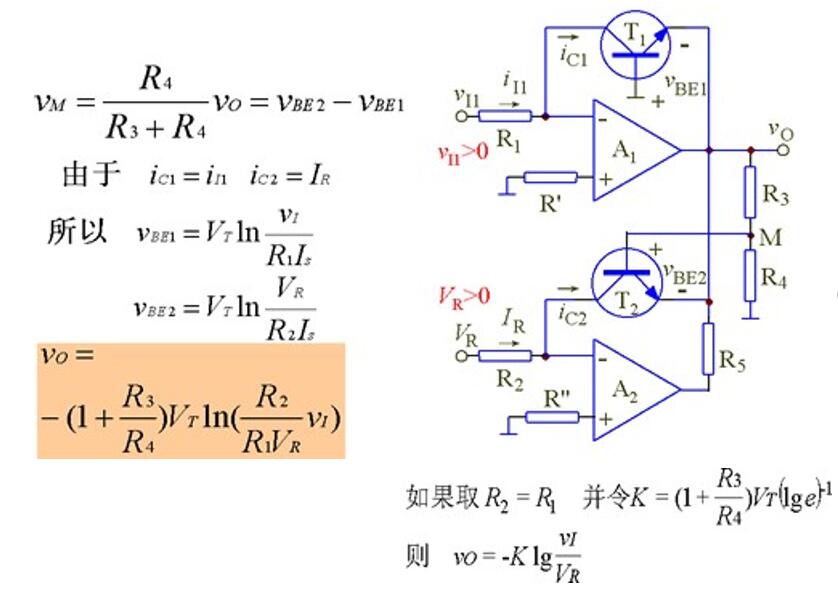

改进电路3：实用对数电路

  如果忽略T2基极电流， 则M点电位：

SHAPE \* MERGEFORMAT



8.4.2 指数电路

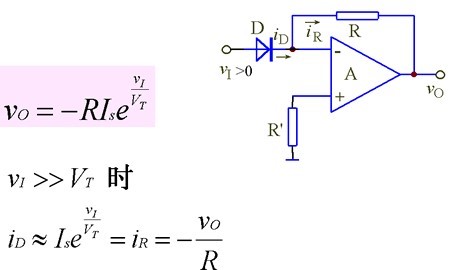

1.    基本指数电路





2.    反函数型指数电路         电路必须是负反馈才能正常工作，所以：
